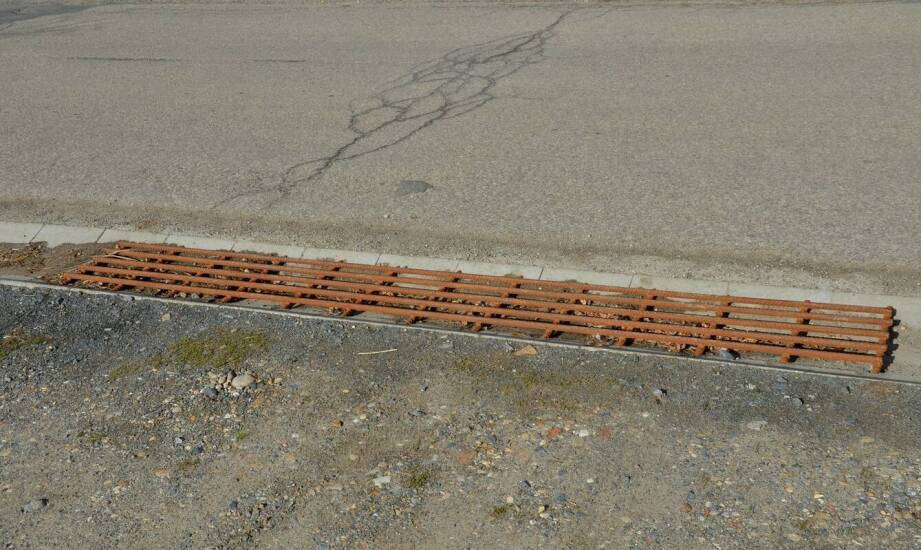

Prefabrykowane odwodnienie jezdni: co decyduje o trwałości przy ruchu ciężkim

Zastój wody na powierzchni jezdni stanowi bezpośrednie zagrożenie dla bezpieczeństwa uczestników ruchu, prowadząc do zjawiska aquaplaningu oraz przyspieszonej degradacji samej nawierzchni. Gromadzenie się cieczy w koleinach czy lokalnych zagłębieniach drastycznie zmniejsza przyczepność opon pojazdów, utrudniając manewrowanie. Na intensywnie eksploatowanych szlakach komunikacyjnych i placach manewrowych liczy się nie tylko obecność fizycznej infrastruktury odbierającej deszczówkę, ale przede wszystkim jej maksymalna przepustowość oraz odporność na ciągłe uszkodzenia mechaniczne.

Odprowadzanie wód opadowych z obszarów narażonych na regularny ruch ciężarówek wymaga zastosowania rozwiązań, które nie ulegną deformacji pod wpływem powtarzalnych nacisków osiowych. Z tego powodu proces projektowania instalacji w pasie drogowym musi rygorystycznie uwzględniać zarówno precyzyjne profile spadkowe, jak i parametry wytrzymałościowe dobieranych materiałów konstrukcyjnych.

Projektowanie spadków i integracja systemu w pasie drogowym

Skuteczne odprowadzanie deszczówki opiera się w pierwszej kolejności na poprawnym wyprofilowaniu rzędnych wysokościowych całej nawierzchni. Spadek poprzeczny jezdni na prostych odcinkach wynosi z reguły od 1,5 do 2 procent, co skutecznie minimalizuje grubość utrzymującej się warstwy wody i pozwala na jej błyskawiczny spływ w kierunku urządzeń odbiorczych. Z kolei spadek podłużny zaprojektowanych rowów czy kanałów nie powinien być mniejszy niż 0,2 do 0,5 procent. Te rygorystyczne parametry techniczne, określone między innymi w normie PN-S-02204 dla dróg samochodowych, wymuszają ciągły ruch cieczy, zapobiegając niebezpiecznemu zjawisku odkładania się osadów na dnie.

Nawet wykonane z najtrwalszych mieszanek odwodnienie betonowe drogowe będzie funkcjonować bez zarzutu tylko wtedy, gdy zostanie integralnie połączone z szerszym układem podziemnym. Woda spływająca z jezdni kierowana jest bezpośrednio do wpustów ulicznych. Ich przepustowość dobiera się z uwzględnieniem powierzchni zlewni, która zazwyczaj nie przekracza 400 metrów kwadratowych na jeden punkt odbiorczy. Żeliwne kraty montuje się około dwóch centymetrów poniżej poziomu docelowej warstwy ścieralnej nawierzchni. Zapewnia to płynne przejmowanie rwącego strumienia bez ryzyka tworzenia się niepożądanych zatorów wokół studzienki. Wpusty łączą się następnie z głębszymi elementami kanalizacyjnymi, w których stosuje się solidne pierścienie odciążające zlokalizowane w pasie ruchu, chroniące korpus przed bezpośrednim przejmowaniem drgań przenoszonych z kół pojazdów.

Wymagania przy ruchu ciężkim i najczęstsze błędy wykonawcze

Infrastruktura zlokalizowana na drogach dojazdowych, zatłoczonych skrzyżowaniach i przemysłowych placach manewrowych musi wytrzymywać ogromne obciążenia generowane przez maszyny. Oprócz statycznego nacisku opon, pod uwagę bierze się siły poziome powstające podczas gwałtownego hamowania i manewrów skręcania. W najbardziej narażonych strefach wykorzystuje się prefabrykowane koryta posiadające klasę obciążenia od D400 do F900, co zgodnie z wytycznymi normy PN-EN 1433 pozwala na przenoszenie nacisków rzędu 40 do 90 ton. Utrzymanie początkowej geometrii przekrojów poprzecznych pod ciężarem załadowanych naczep wymaga stosowania elementów z zaawansowanych mieszanek na bazie betonu C35/45.

Produkujący prefabrykaty zakład Pascal Prefabrykaty dostarcza na rynek specjalistyczne komponenty przeznaczone dla sieci wodno-kanalizacyjnych, jednak pełne wykorzystanie ich właściwości technologicznych wymaga zachowania ścisłego reżimu instalacyjnego. Wysoka sztywność całego pasma odwadniającego narzuca konieczność przygotowania stabilnego fundamentu z betonu C20/25 o grubości kilkunastu centymetrów, wspartego dodatkowo odpowiednią obudową boczną przeciwdziałającą przesunięciom wzdłużnym.

Do najczęstszych błędów wykonawczych należy układanie ciągów na niewystarczająco zagęszczonym podłożu bez właściwej ławy fundamentowej, co szybko prowadzi do nieodwracalnego osiadania poszczególnych modułów. Równie groźnym zjawiskiem są zaburzone rzędne wysokościowe oraz niedokładne wypełnienie spoin na połączeniach typu pióro-wpust bez użycia odpowiednich zapraw. Skutkuje to niemal natychmiastową utratą szczelności układu, a w efekcie wymywaniem materiału podbudowy przez infiltrującą wodę. Trzeba pamiętać także o tym, że dla elementów infrastruktury z klasą obciążenia C250 i wyższą przepisy bezwzględnie wymagają trwałego mocowania rusztów.

Uwarunkowania rzutujące na długoterminową trwałość infrastruktury

Wybór docelowej technologii przechwytywania i transportu deszczówki jest wypadkową przewidywanego natężenia ruchu kołowego oraz charakterystyki lokalnej zlewni. Na odcinkach obciążonych regularnym transportem towarowym optymalnym rozwiązaniem staje się wdrożenie masywnych, sztywnych kanałów zintegrowanych w jednolity system hydrotechniczny. O rzeczywistej bezawaryjności mechanizmu w perspektywie wielu lat nie przesądza wyłącznie fabryczna wytrzymałość jednostkowych prefabrykatów żelbetowych. Niezawodność wynika przede wszystkim z poprawnego poprowadzenia spadków nawierzchni, eliminacji błędów przy zagęszczaniu gruntu oraz rygorystycznego zachowania szczelności połączeń między powierzchniowymi wpustami a głęboką siecią kolektorów.
